Kính hiển vi KAISI K-37050 Plus là thiết bị hỗ trợ quan sát và kiểm tra các chi tiết nhỏ trong quá trình sửa chữa điện thoại, bo mạch và linh kiện điện tử. Sản phẩm nổi bật với hệ thống quang học cho hình ảnh rõ nét, khả năng phóng đại từ 7X đến 50X cùng cơ chế điều chỉnh độ phóng đại liên tục, giúp kỹ thuật viên dễ dàng quan sát các vị trí nhỏ trên bảng mạch. Bên cạnh đó, thiết kế ba mắt linh hoạt cùng khả năng điều chỉnh tiêu cự góp phần nâng cao độ chính xác và sự thuận tiện khi thực hiện các thao tác sửa chữa chuyên sâu.
Kính hiển vi KAISI K-37050 Plus: Quan sát rõ nét, sửa chữa chính xác
1. Giới thiệu thương hiệu và sản phẩm
1.1 Giới thiệu thương hiệu KAISI
KAISI là thương hiệu đến từ Trung Quốc, chuyên cung cấp dụng cụ và thiết bị phục vụ lĩnh vực sửa chữa điện thoại, bo mạch và linh kiện điện tử. Thương hiệu gắn liền với Công ty Guangzhou Kaisiking Trading Co., Ltd., được thành lập vào tháng 12/2013, trên nền tảng hoạt động kinh doanh thiết bị điện tử và dụng cụ sửa chữa từ năm 2006.
Danh mục sản phẩm của KAISI khá đa dạng, bao gồm kính hiển vi, máy khò nhiệt, thiết bị hàn, bộ tua vít, nhíp kỹ thuật và nhiều dụng cụ hỗ trợ sửa chữa chuyên dụng. Các sản phẩm được phát triển nhằm đáp ứng nhu cầu quan sát, kiểm tra và thao tác trên những linh kiện có kích thước nhỏ, phục vụ công việc của kỹ thuật viên sửa chữa điện thoại và thiết bị điện tử.
Bên cạnh thị trường nội địa Trung Quốc, KAISI còn phân phối sản phẩm đến nhiều khu vực như Đông Nam Á, châu Âu và Hoa Kỳ. Thương hiệu chú trọng cải tiến sản phẩm, nâng cao chất lượng và cập nhật thiết bị theo nhu cầu phát triển của thị trường sửa chữa điện tử.
1.2 Giới thiệu sản phẩm

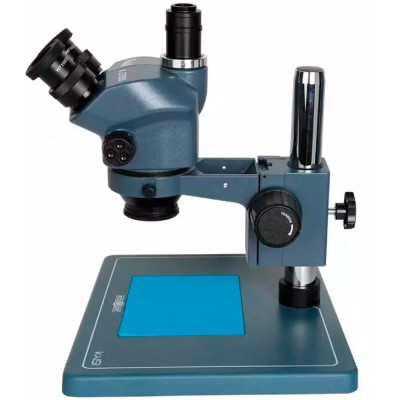

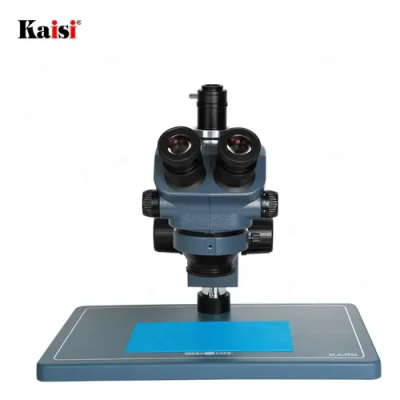

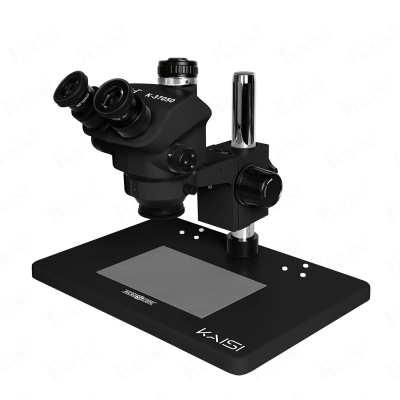

Kính hiển vi KAISI K-37050 Plus là thiết bị quan sát chuyên dụng, được thiết kế nhằm hỗ trợ kỹ thuật viên kiểm tra và sửa chữa điện thoại, bo mạch cùng các linh kiện điện tử có kích thước nhỏ. Sản phẩm thuộc danh mục kính hiển vi sửa chữa của thương hiệu KAISI, hướng đến nhu cầu quan sát chi tiết và thực hiện những thao tác kỹ thuật đòi hỏi độ chính xác cao.
KAISI K-37050 Plus sở hữu thiết kế kính hiển vi ba mắt, giúp người dùng quan sát trực tiếp qua thị kính và hỗ trợ kết nối hệ thống camera tương thích để hiển thị hình ảnh trên màn hình ngoài. Cấu trúc này tạo sự linh hoạt khi kiểm tra mối hàn, chân linh kiện, đường mạch và những khu vực khó quan sát bằng mắt thường.
Bên cạnh đó, hệ thống quang học cho phép điều chỉnh độ phóng đại, hỗ trợ kỹ thuật viên lựa chọn mức quan sát phù hợp với kích thước linh kiện và yêu cầu công việc. Thiết kế hướng đến sự thuận tiện khi kiểm tra bo mạch, xác định vị trí cần xử lý và thao tác sửa chữa tại bàn làm việc.
2. Giá bán của sản phẩm
Giá bán của kính hiển vi KAISI K-37050 Plus có thể thay đổi tùy theo thời điểm, cấu hình sản phẩm và chương trình ưu đãi đang áp dụng. Khách hàng nên tìm hiểu thông tin trước khi mua để lựa chọn thiết bị phù hợp với nhu cầu quan sát, kiểm tra bo mạch và sửa chữa linh kiện điện tử.
Để biết thêm thông tin, khách hàng có thể liên hệ Tín Thành qua hotline 0982.14.24.34 hoặc truy cập Facebook Linh Kiện Tín Thành để được tư vấn chi tiết về sản phẩm, cập nhật giá bán và lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
3. Thông số kỹ thuật của kính hiển vi KAISI K-37050 Plus
Dưới đây là thông số kỹ thuật của kính hiển vi KAISI K-37050 Plus, được đối chiếu với website KAISI và các đơn vị phân phối sản phẩm.
- Thương hiệu: KAISI
-
Model: K-37050 Plus
-
Loại kính: Kính hiển vi soi nổi 3 mắt (Trinocular Stereo Microscope)
-
Độ phóng đại tiêu chuẩn: 7X - 50X
-
Độ phóng đại mở rộng: 2.1X - 300X (khi sử dụng thị kính và vật kính phụ phù hợp)
-
Thị kính: WF10X/22mm
-
Vật kính: Zoom liên tục 0.7X - 5X
-
Khoảng cách làm việc tiêu chuẩn: 100mm
-
Trường nhìn: 28mm (7X) đến 4.3mm (50X)
-
Góc nghiêng đầu quan sát: 45°
-
Khả năng xoay đầu kính: 360°
-
Khoảng cách điều chỉnh giữa hai mắt: Khoảng 54 - 75mm
-
Hệ thống quang học: Kính quang học soi nổi
-
Kích thước đế: 380 × 260mm
-
Tấm lót silicone chịu nhiệt: Có
-
Khả năng kết nối camera: Có cổng quan sát thứ ba, hỗ trợ lắp camera tương thích
-
Ứng dụng: Quan sát, kiểm tra và hỗ trợ sửa chữa bo mạch điện thoại, laptop và linh kiện điện tử.
4. Những ưu điểm nổi bật của kính hiển vi KAISI K-37050 Plus
4.1 Độ phóng đại 7X đến 50X, quan sát linh kiện chi tiết
KAISI K-37050 Plus được trang bị hệ thống vật kính có khả năng điều chỉnh độ phóng đại liên tục từ 0.7X đến 5X, kết hợp cùng thị kính 10X để tạo ra mức phóng đại tiêu chuẩn từ 7X đến 50X. Dải phóng đại này giúp kỹ thuật viên linh hoạt chuyển đổi giữa việc quan sát tổng thể bo mạch và kiểm tra những chi tiết nhỏ như chân IC, mối hàn hoặc đường mạch. Ngoài ra, thiết bị có thể mở rộng độ phóng đại từ 2.1X đến 300X khi kết hợp với các loại thị kính và vật kính phụ tương thích.
4.2 Thiết kế ba mắt, hỗ trợ kết nối camera quan sát
Kính hiển vi KAISI K-37050 Plus sử dụng thiết kế ba mắt (Trinocular), bao gồm hai thị kính phục vụ quan sát trực tiếp và một cổng quang học để lắp camera tương thích. Cấu trúc này cho phép kỹ thuật viên kết hợp quan sát bằng mắt với việc truyền hình ảnh lên màn hình ngoài khi trang bị thêm camera và phụ kiện phù hợp. Tính năng hữu ích trong quá trình kiểm tra linh kiện, hướng dẫn kỹ thuật hoặc ghi lại hình ảnh phục vụ công việc sửa chữa.
4.3 Thị kính góc rộng WF10X/22 hỗ trợ quan sát rõ ràng
Sản phẩm sử dụng thị kính WF10X/22, kết hợp cùng hệ thống quang học soi nổi giúp quan sát cấu trúc và vị trí của các linh kiện trên bo mạch. Với trường nhìn đạt khoảng 28mm ở mức phóng đại 7X và 4.3mm ở mức 50X, thiết bị hỗ trợ kỹ thuật viên quan sát từ khu vực rộng đến những chi tiết nhỏ hơn. Nhờ đó, việc xác định vị trí linh kiện và kiểm tra tình trạng mối hàn trở nên thuận tiện hơn trong quá trình sửa chữa.
4.4 Khoảng cách làm việc 100mm, thuận tiện khi sửa chữa
KAISI K-37050 Plus sở hữu khoảng cách làm việc tiêu chuẩn 100mm, tạo không gian giữa đầu vật kính và bề mặt bo mạch để kỹ thuật viên thực hiện các thao tác sửa chữa. Khoảng cách này hỗ trợ bố trí dụng cụ như nhíp, mỏ hàn hoặc các thiết bị thao tác linh kiện dưới kính hiển vi. Tuy nhiên, không gian làm việc thực tế có thể thay đổi khi sử dụng thêm vật kính phụ hoặc điều chỉnh cấu hình quang học.
4.5 Đế kính kích thước lớn, tích hợp tấm silicone chịu nhiệt
Một trong những điểm nổi bật của KAISI K-37050 Plus là phần đế có kích thước 380 × 260mm, được tích hợp tấm silicone cách nhiệt để hỗ trợ các thao tác sửa chữa điện tử. Bề mặt tấm lót được thiết kế với khả năng chống mài mòn và hạn chế bám bẩn, góp phần bảo vệ khu vực làm việc khi tiếp xúc với dụng cụ sửa chữa. Thiết kế này cũng tạo không gian bố trí bo mạch và các linh kiện nhỏ trong quá trình kiểm tra, tháo lắp.
4.6 Cơ chế xoay linh hoạt kết hợp chốt giới hạn an toàn
KAISI K-37050 Plus được trang bị cơ chế cho phép điều chỉnh và xoay cụm kính cùng giá đỡ, giúp kỹ thuật viên thay đổi vị trí quan sát tùy theo nhu cầu làm việc. Đặc biệt, sản phẩm được bổ sung chốt giới hạn nhằm hạn chế nguy cơ cụm kính hoặc giá đỡ bị rơi khỏi vị trí trong quá trình xoay và điều chỉnh. Chi tiết này góp phần cải thiện tính ổn định và an toàn khi thao tác với thiết bị.
4.7 Hỗ trợ nhiều công việc kiểm tra và sửa chữa điện tử
Với khả năng phóng đại liên tục cùng thiết kế kính hiển vi soi nổi, KAISI K-37050 Plus có thể được ứng dụng trong nhiều công việc sửa chữa như:
-
Quan sát và kiểm tra chân IC, tụ điện, điện trở cùng các linh kiện SMD.
-
Hỗ trợ hàn, tháo và thay thế linh kiện nhỏ trên bo mạch PCB.
-
Kiểm tra mối hàn, đường mạch và những dấu hiệu hư hỏng có thể quan sát bằng mắt.
-
Hỗ trợ sửa chữa bo mạch điện thoại, laptop và các thiết bị điện tử khác.
5. Ứng dụng của kính hiển vi KAISI K-37050 Plus
5.1 Kiểm tra và sửa chữa bo mạch điện thoại, laptop
KAISI K-37050 Plus hỗ trợ kỹ thuật viên quan sát các linh kiện có kích thước nhỏ trên bo mạch điện thoại, laptop và máy tính bảng. Thiết bị giúp kiểm tra chân IC, tụ điện, điện trở, đầu nối và những đường mạch khó nhìn thấy bằng mắt thường. Qua đó, kỹ thuật viên có thể nhận biết các dấu hiệu bất thường như chân linh kiện bị cong, mối hàn nứt hoặc vị trí tiếp xúc bị oxy hóa, từ đó đưa ra phương án kiểm tra và sửa chữa phù hợp.
5.2 Hỗ trợ hàn và tháo lắp linh kiện SMD
Với khả năng phóng đại liên tục và khoảng cách làm việc 100mm, kính hiển vi KAISI K-37050 Plus tạo điều kiện để kỹ thuật viên quan sát vị trí linh kiện trong khi sử dụng nhíp, mỏ hàn và các dụng cụ sửa chữa. Thiết bị đặc biệt hữu ích khi thao tác với linh kiện dán bề mặt (SMD) như điện trở, tụ điện hoặc IC nhỏ, giúp căn chỉnh vị trí và kiểm tra mối hàn sau khi hoàn tất.
5.3 Kiểm tra mối hàn và đường mạch PCB
Kính hiển vi KAISI K-37050 Plus có thể được sử dụng để quan sát tình trạng mối hàn và các đường dẫn điện trên bảng mạch PCB. Nhờ khả năng phóng đại chi tiết, kỹ thuật viên có thể phát hiện những lỗi có biểu hiện bên ngoài như mối hàn bị nứt, cầu thiếc giữa các chân linh kiện, pad bị bong hoặc đường mạch bị đứt. Đây là bước kiểm tra trực quan hữu ích trước và sau quá trình sửa chữa, tuy nhiên vẫn cần kết hợp thiết bị đo chuyên dụng để xác định chính xác các lỗi điện.
5.4 Hỗ trợ quan sát khi sửa chữa và thay thế IC
KAISI K-37050 Plus hỗ trợ kỹ thuật viên quan sát vị trí lắp đặt, các chân kết nối và linh kiện xung quanh IC trong quá trình sửa chữa. Thiết bị giúp kiểm tra bề mặt bo mạch sau khi tháo IC, quan sát tình trạng pad và hỗ trợ căn chỉnh linh kiện trước khi hàn lại. Đối với IC sử dụng chân kết nối BGA, kính có thể hỗ trợ kiểm tra bề mặt và vị trí lắp đặt nhưng không thể quan sát trực tiếp các mối hàn nằm bên dưới chip sau khi lắp hoàn chỉnh.
5.5 Hỗ trợ giảng dạy và đào tạo kỹ thuật sửa chữa
Với thiết kế ba mắt, KAISI K-37050 Plus có thể kết hợp camera tương thích để truyền hình ảnh quan sát lên màn hình ngoài. Nhờ đó, thiết bị phù hợp sử dụng trong các buổi hướng dẫn kỹ thuật, đào tạo sửa chữa bo mạch hoặc trình diễn thao tác hàn linh kiện. Hình ảnh phóng đại giúp học viên dễ theo dõi những chi tiết nhỏ và quan sát cách kỹ thuật viên xử lý linh kiện trong thực tế. Camera và màn hình có thể cần trang bị riêng tùy theo cấu hình sản phẩm.
5.6 Sử dụng tại trung tâm sửa chữa và bảo trì thiết bị điện tử
Kính hiển vi KAISI K-37050 Plus phù hợp với các cửa hàng sửa chữa điện thoại, trung tâm bảo trì laptop và khu vực kỹ thuật chuyên xử lý bo mạch điện tử. Ngoài việc kiểm tra linh kiện, thiết bị còn hỗ trợ quan sát các chi tiết cơ khí nhỏ, đầu nối và bề mặt vật liệu trong những công việc cần độ phóng đại cao. Nhờ khả năng điều chỉnh độ phóng đại linh hoạt, sản phẩm đáp ứng nhiều nhu cầu kiểm tra và thao tác kỹ thuật khác nhau.
6. Hướng dẫn sử dụng kính hiển vi KAISI K-37050 Plus
6.1 Bước 1: Lắp đặt và kiểm tra kính hiển vi
Đặt đế kính trên bề mặt bằng phẳng, chắc chắn và tiến hành lắp trụ đỡ, giá đỡ cùng thân kính theo đúng vị trí. Sau đó, lắp hai thị kính WF10X/22 vào ống quan sát và cố định các bộ phận bằng vít khóa phù hợp. Kiểm tra độ chắc chắn của giá đỡ, chốt giới hạn và khả năng di chuyển của cụm kính trước khi sử dụng để tránh rung lắc hoặc trượt trong quá trình thao tác.
6.2 Bước 2: Chuẩn bị bo mạch và điều chỉnh vị trí quan sát
Đặt bo mạch hoặc linh kiện cần kiểm tra lên khu vực làm việc bên dưới vật kính. Điều chỉnh vị trí cụm kính sao cho vật cần quan sát nằm trong trường nhìn. KAISI K-37050 Plus có khoảng cách làm việc tiêu chuẩn 100mm, tạo không gian để thao tác với dụng cụ sửa chữa. Nếu sử dụng thêm vật kính phụ, cần điều chỉnh khoảng cách làm việc tương ứng.
6.3 Bước 3: Điều chỉnh thị kính phù hợp với mắt
Quan sát qua hai thị kính và điều chỉnh khoảng cách giữa chúng sao cho hình ảnh từ hai mắt hợp nhất thành một trường nhìn rõ ràng. Tiếp theo, điều chỉnh vòng bù đi-ốp trên thị kính nếu có để cân chỉnh sự khác biệt về thị lực giữa hai mắt. Việc thiết lập đúng vị trí quan sát giúp hạn chế tình trạng mỏi mắt khi sử dụng kính trong thời gian dài.
6.4 Bước 4: Điều chỉnh tiêu cự và độ phóng đại
Bắt đầu ở mức phóng đại thấp để dễ dàng xác định vị trí linh kiện. Sau đó, xoay núm điều chỉnh tiêu cự trên giá đỡ cho đến khi hình ảnh quan sát trở nên rõ nét. Khi cần kiểm tra những chi tiết nhỏ hơn, xoay núm zoom để tăng độ phóng đại trong phạm vi 7X đến 50X. Nếu hình ảnh bị mờ sau khi thay đổi độ phóng đại, tiếp tục điều chỉnh tiêu cự để đạt độ rõ nét phù hợp.
6.5 Bước 5: Tiến hành quan sát và sửa chữa linh kiện
Sau khi hoàn tất điều chỉnh, tiến hành quan sát chân IC, mối hàn, tụ điện, điện trở hoặc các đường mạch trên bo mạch PCB. Trong quá trình sửa chữa, kỹ thuật viên có thể sử dụng nhíp, mỏ hàn và các dụng cụ chuyên dụng dưới vùng quan sát của kính. Cần thao tác cẩn thận, tránh để dụng cụ hoặc linh kiện tiếp xúc với vật kính.
Nếu trang bị camera tương thích, có thể kết nối với cổng quan sát thứ ba để truyền hình ảnh lên màn hình ngoài, hỗ trợ kiểm tra hoặc hướng dẫn kỹ thuật.
6.6 Bước 6: Vệ sinh và bảo quản sau khi sử dụng
Sau khi hoàn tất công việc, di chuyển bo mạch và dụng cụ sửa chữa ra khỏi khu vực quan sát. Nếu sử dụng đèn chiếu sáng hoặc camera rời, cần tắt nguồn các thiết bị này. Dùng dụng cụ vệ sinh quang học phù hợp để làm sạch thị kính và vật kính khi cần thiết. Không chạm tay trực tiếp vào bề mặt thấu kính hoặc sử dụng vật liệu thô ráp để lau chùi.
Cuối cùng, đặt kính ở vị trí ổn định, tránh bụi bẩn, độ ẩm cao và những tác động mạnh có thể ảnh hưởng đến hệ thống quang học.
7. Những lưu ý khi sử dụng kính hiển vi KAISI K-37050 Plus
Để kính hiển vi KAISI K-37050 Plus hoạt động ổn định, duy trì chất lượng hình ảnh và hạn chế hư hỏng trong quá trình sửa chữa linh kiện điện tử, người dùng cần lưu ý một số vấn đề sau:
-
Đặt kính ở vị trí ổn định: Sử dụng trên bề mặt bằng phẳng, chắc chắn, tránh rung lắc hoặc va đập mạnh làm ảnh hưởng đến hệ thống quang học.
-
Điều chỉnh độ phóng đại phù hợp: Bắt đầu với mức phóng đại thấp, sau đó tăng dần để quan sát chi tiết và điều chỉnh tiêu cự khi cần thiết.
-
Giữ khoảng cách làm việc an toàn: Đảm bảo khoảng cách phù hợp giữa vật kính và bo mạch, tránh để dụng cụ sửa chữa hoặc linh kiện va chạm với thấu kính.
-
Kiểm tra giá đỡ và chốt cố định: Đảm bảo các bộ phận được lắp chắc chắn trước khi điều chỉnh độ cao hoặc xoay cụm kính.
-
Vệ sinh thấu kính đúng cách: Sử dụng dụng cụ vệ sinh quang học chuyên dụng, tránh dùng vật liệu thô ráp hoặc hóa chất không phù hợp gây trầy xước bề mặt kính.
-
Hạn chế tiếp xúc với nhiệt và hóa chất: Tránh để khí nóng từ máy khò, khói hàn hoặc dung dịch sửa chữa tiếp xúc trực tiếp với hệ thống quang học.
-
Bảo quản thiết bị cẩn thận: Che phủ kính khi không sử dụng, đặt ở nơi khô ráo và tránh môi trường nhiều bụi bẩn, độ ẩm cao.
8. Vì sao bạn nên mua kính hiển vi KAISI K-37050 Plus tại Tín Thành?
Kính hiển vi KAISI K-37050 Plus là lựa chọn đáng cân nhắc dành cho kỹ thuật viên sửa chữa điện thoại, laptop và các thiết bị điện tử. Với độ phóng đại liên tục từ 7X đến 50X, thiết kế ba mắt, hệ thống quang học hỗ trợ quan sát chi tiết cùng khoảng cách làm việc 100mm, sản phẩm giúp việc kiểm tra, hàn và sửa chữa linh kiện trên bo mạch trở nên thuận tiện, chính xác hơn. Bên cạnh đó, phần đế rộng tích hợp tấm silicone chịu nhiệt góp phần nâng cao sự tiện lợi trong quá trình thao tác. Nếu đang tìm kiếm kính hiển vi KAISI K-37050 Plus có thể liên hệ Tín Thành qua hotline 0982.14.24.34 hoặc truy cập Facebook Linh Kiện Tín Thành để được tư vấn chi tiết về sản phẩm, cập nhật giá bán và lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
